lördag 25 augusti 2012

Säkringshållare

Var hittar man säkringshållare för feta säkringar i 200A-klassen? Vet ej, så då bygger man själv istället.

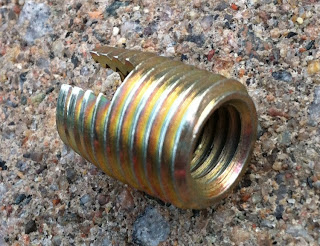

Några bitar uretanplast och några självgängande gänginsatser blir susen.






tisdag 21 augusti 2012

Smide

Gårdagskvällen ägnades åt att mäta, klippa, svetsa och slipa. Vad blev det då?
Efter 3 timmars slit var två konsoler tillverkade.
Dessa skall hålla de tre främre batterimodulerna på plats i packet. Formen är som ett vinkeljärn med öron för M8 bult i var ände. Konsolerna kommer att skruvas mot lådans botten och baksida.

Över modulerna kommer det att ligga ett orange VP-rör för att hålla kabeln från ena kontaktorn till batterimodulen.
Plaströret hålls på plats av buntband genom konsolerna. Därav denna pressade dome.


Lite färg gjorde susen...
Nu återstår att montera M8-blindnitarna i stål.

Kortgaveln har fått en skiva av polykarbonat för att elektriskt isolera modulpolerna från plåten.

söndag 19 augusti 2012

Givare till växellådan

Konsolen till växelwiren och växellägesväljrarmen fick modifieras lite för att kunna klämma in växellägesgivaren.



Givaren är en nivågivare för korrigering av ljusinställningen på bilar med xenonljus.
Denna givare sitter bl.a. på AUDI A6, BMW 3- och 5-serie, MERCEDES C- och E-CLASS, OPEL VECTRA, SAAB 9-3, VOLVO V70.
Diagrammet visar hur utsignalen förhåller sig till vinkeln när givaren matas med 5V.


Växelarmen fick förlängas så en ny vinkellänk för givaren kunde få plats.


Parallelstaget är tillverkat av två kortade M5 vinkellänkar, från Wiberger.



Så här blev resultatet...

måndag 13 augusti 2012

Membranventilator

Bägge batterilådorna får en membranventilator. Dessa är ypperliga för ömtålig utrustning i besvärlig miljö.
Ventilatorn motstår vattentryck upp till 0,6 bar på membransidan och är vatten- och oljeavvisande.
Förångad fukt inuti batterilådan har möjlighet att passera ut genom membranet.
Dessa finns att köpa på t.ex. ELFA.



Främre batterilådan har fått fler kontakter;
HV800 kontakten till elmotorinvertern och bakre batteripacket.
Signalkontakt till bakre batteripacket.
Signalkontakt för CAN, Primär-kontaktorerna och annat.


En box av akrylplast har tillverkats för att täcka elmotorkabeln som går genom främre batteripacket. På denna kommer två kontaktorer att monteras samt en strömshunt.


onsdag 8 augusti 2012

Pyssel i övre bakre batterilådan

En liten kopplingsbox för det fyra fläktarna i den övre delen i den bakre lådan har snickrats ihop. På sikt skall väl denna ersättas med en intelligent styrning och temperaturövervakning, men detta får duga så länge. Inget avancerat på något sätt men jag skrotade en gammal PC för att få tag på kontakter till fläktarna och parallellkopplade alla fläktarna.



Kontaktor nr.2 i bakre batterilådan kommer att monteras vertikalt. På detta sätt kommer kabeldragningen av HV-kablage kunna gömas snyggt bakom fläktarna.

Här syns även halva boxen till HV800-kontakten och den vita luftkanalen som sticker upp.


fredag 3 augusti 2012

Kablage i batterilåda

Dags för dragning av HV(Hazardous Voltage)-kablage i batterilådan.

Batterimodulerna, med vardera 30V sammankopplas med två parallella 12mm2 kablar.
Packets yttersta anslutningar (mot kontaktorerna) får en 20mm2 kabel.
Mellan undre och övre delen av moduler i packet används en isolerad aluminiumledare. Anledningen är den lite trånga vägen som denna ledare måste ta, samt att längden på denna kräver lite mer styrsel än vad en kopparkabel med samma yta skulle ge. Denna tillverkas av en 2x12mm aluminumprofil omsluten av en tjock orange krympslang. Orange eltejp och orange krympslang finns att köpa från HellermannTyton.
www.hellermanntyton.se, Perfekta lösningar för allt omkring kabel.


För att få ett isolerande skydd i batterilådan så har denna försetts med en akrylplastskiva limmad i lådans lock. Sidorna har också samma typ av skydd, med dessa lexanskivor sitter monterade mot batterimodulerna.

Bilden visar plåtkåpan över den undre delen av det bakre batteripaketet. Notera de tre hålen för luftcirkulation. De yttre rektangulära hålen är också för att kunna sticka igenom de orangea kontaktboxarna vid montering av kåpan.



Första kontaktorn monterad, den är skruvad med M5 insex skruvar i stålblindmuttrar. Dessa är att föredra före aluminiumblindmuttrarna eftersom de i stål knappt sticker upp något från plåten.


Kontaktorns ena ledare kommer att gå till HV800-kontaktens PLUS-pol och den andra till det undre batteripackets mest positiva sida.

Tanken med de förmonterade orangea boxarna för HV800-kontakt och HVMSD är också att inga spänningsförande kablar skall hänga löst under momentet när locket monteras. Det är trots allt 150V i det under batteripaketet och utan extern säkring. Gissar att 3000A även kortvarigt kan spraka till rätt friskt.
Det vita till höger i bilden är luftkanalen från lönngolvet.

Skenorna som håller modulerna på plats i överkant har försett med små konsoler för att kunna montera de orangea boxarna, satan vilken tid det kan ta att tillverka två små futtiga aluminiumbitar.
