Provmontering av främre batteripack

Det främre batteripaketet vilar på subframens stötdämpar-torn, eller skall man säga gummikonstorn? Packets baksida förankras med två M8:or eller M10:or mot torpedväggen.

I framkant har jag tillverkat ett fäste som sitter i växellådsfästet.

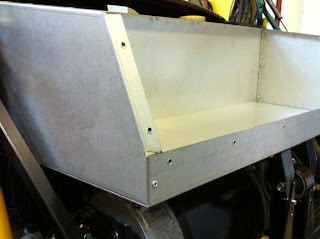

Bestyckning av bakre övre batterilåda

Bak- och undersida är tillverkade i ett stycke 2mm plåt (Aluzink). 4st datorfläktar kommer att cirkulera luft genom de 4 liggande batterimodulerna i övre lådan, ner till andra 5 modulerna i den under lådan. Lexan-kåpan fästs med ett antal M5-skruvar i blindmuttrar.

Här är två av de fyra 140mm fläktarna monterade i lådan. Även dessa hål stansades ut under tillverkningen. PTP gjorde ett utomordenligt jobb med sin stansmaskin, det blev verkligen millimeterprecision.

Batterimodulerna kommer att placeras lite till höger för att ge plats åt en luftkanal på vänstersidan samt eventuellt de två "TYCO Kilovac"-kontaktorerna, om dessa inte hamnar i den undre lådan. Vi får se vad som blir lämpligast.

Batterilådor hämtade från PTP

Oj, vilket resultat. Jag visste inte att det gick att få en sådan grym precision på lådorna som beställdes av PTP.

Helt underbara bockningar med små radier både i plåten och i plasten.

Måste säga att jag är imponerad av arbetet som Patrik på Partille Tillverkning & Prototyp AB fick till.

Underdelarna är tillverkade med en stansmaskin (i bakgrunden på bilden) av 2mm AluZink och de transparenta plast-överdelarna i 3mm Makrolon.

Och Benny, stort tack för all hjälp med caddandet.

Svårt att hålla sig hemma nu när lådorna väntar på bestyckning och montering i bilen.
